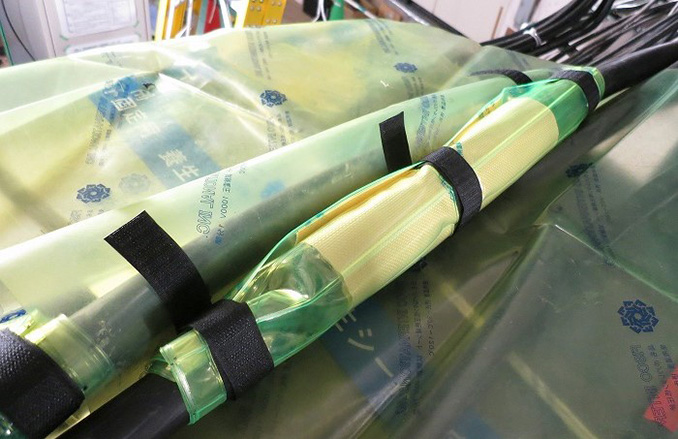

1. 直線での仮接続時の作業効率を大幅に改善
今までは弊社絶縁シートを使用し結束バンドで固定するか、絶縁クロスを重ねて巻き結束バンドで固定していましたが、直線ジョイントカバー使用により巻いて留める工程が一体化します。
製品特長
2. 使用し易さを考えた工夫
マジックテープ3点留めにより固定が安定します。固定時の締め付けテンションの掛け易さまで考えてカバーとマジックテープの接着部分を調整しています。
マジックテープ固定なので剥がして再利用可能です。巻き易さを考慮して折れ線も付けております。
３. ケブラー※1®（アラミド繊維）とポリウレタンの併用
ポリウレタンシート二重構造に加え、防弾チョッキにも使用されているアラミド繊維を強度が必要な端子接続部分に採用した三重構造で、衝突時の圧迫衝撃力を吸収します。
※1パラ系のアラミド繊維であるKevlar®は米国デュポン社の登録商標です。
4. キズの発見が容易で、始業点検らくら
高衝撃を受けた場合、インナーのケブラーより柔らかい表面のポリウレタンシートにキズが入ります。始業点検でキズのある製品を除外する、危険回避には非常に効果的です。
使用上の注意点
- マジックテープの粘着力が劣化したら、ご使用をお控えください。
- 留め具合によりカバーがずれる場合がございますので、確実に固定してください。
製品仕様
| 品 名／商品コード | 直線ｼﾞｮｲﾝﾄｶﾊﾞｰ M (S0602F) 直線ｼﾞｮｲﾝﾄｶﾊﾞｰ L (S0603F) |
|---|---|
| 素材 | (インナー)樹脂引きケブラー(R)帆布 一重 (アウター)ポリウレタンシート 二重 |
| 最大長 | ＥＰＫＳ－Ｍ：３５０ｍｍ±５ｍｍ ＥＰＫＳ－Ｌ：４５０ｍｍ±５ｍｍ |
| 最大幅 | ＥＰＫＳ－Ｍ：２５０ｍｍ±５ｍｍ ＥＰＫＳ－Ｌ：３５０ｍｍ±５ｍｍ |
| 最大厚 | 約2mm（マジックテープ部分） |
| サイズ | ＥＰＫＳ－Ｍ：３８～２００Ｄ形圧着端子 ＥＰＫＳ－Ｌ：２００～３２５Ｄ形圧着端子 |
| 色 | ピカイエロー、マジックテープ（黒） |
| 耐電圧 | 交流１０００Ｖ１分間（ただしアウターの製造ロット毎） |
| 価 格 | オープン（仕様変更等に伴い予告なく変更する場合があります） |
