1. 安全と危険の瀬戸際は「のりしろ」にあった
重要な位置を占める装置内通電細部の作業中絶縁は、今まで「ガムテープののりしろ」でした。私たちは、細部の絶縁を「絶縁シートののりしろ」にしてしまおうと考えたのです。
と云うより、多くの現場技術者からの強い要望でもありました。試行錯誤を繰り返し、ついに作業部直近瀬戸際の絶縁は「低圧絶縁シートののりしろ」になりました。

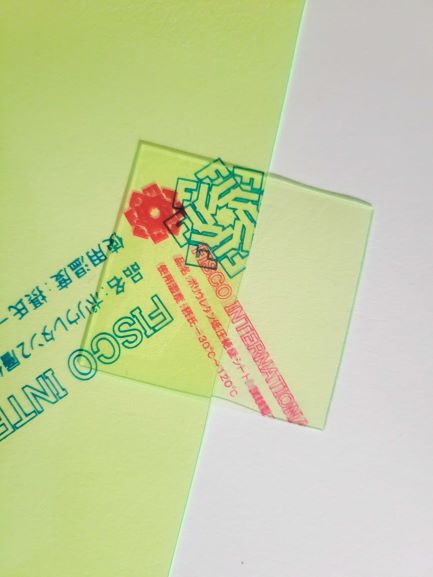

文字の色を赤に変更し、絶縁シートと区別がしやすくなりました！

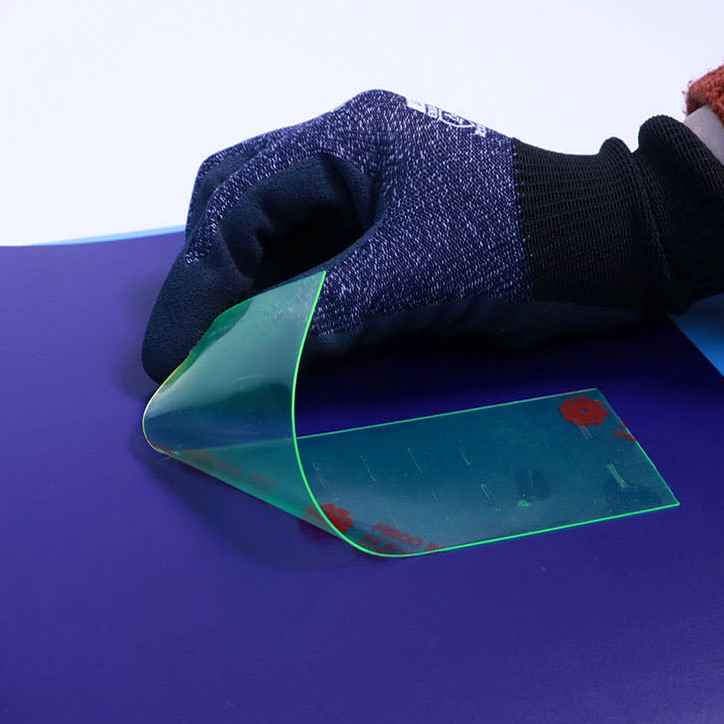

ポリウレタン低圧絶縁シートに粘着性をもたせ、カットして貼れるステッカーにしました。
粘着ステッカーがあれば、固定用テープは不要。 シートの固定はもちろん、絶縁性能まで持たせる事が出来る万能なステッカー。 使い方は無限大！
製品特長
2. バランスの良さがピンポイント絶縁を可能に
ポリウレタン絶縁シートの厚さと粘着シートの粘着力との関係は、何回もの試作と現場での試験運用を経て、絶妙なバランスで決められていきました。試験片は、一枚一枚手作りで作られ「もう少し薄く追従性の良い物に」「粘着力を落として撤収しやすい物に」など作っては使い、使っては作り直すを繰り返して開発したため、使い勝手の良い物です。

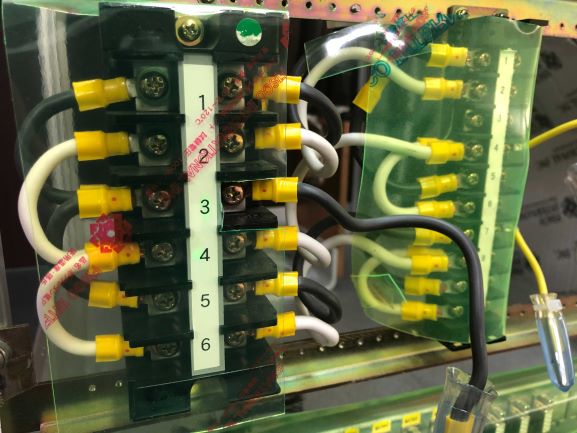

シートの厚さと硬さ、加えて粘着力は、絶妙なバランスを持って細部形状に追従する性能を得るに至ったため、絶縁部に囲まれた小さな作業スペースの確保が容易になりました。
3. 諦められなかった
一般的なプラスチック絶縁シートはテープの付きが悪く、この作業性の悪さを改善するため、滑面で軽量なポリウレタン絶縁シートを開発しました。まだまだ理想とするところまで達してはいませんが、絶縁シート自体が張り付けばテープも不要であるとの考えがあります。ケースバイケースではありますが、理想を達成するプロセスとして、私たちは難題を放棄せずに、開発を諦めなかったのです。
4. 条件によっては複数回使用可能
粘着面の引き剥がし試験で10回繰り返して、ほとんど粘着力は変わりませんでした。ただし、指の指紋や汚れた面への使用は粘着力を極端に落とし、再使用できない場合もあります。結果的に、貼り付ける面の状態と、粘着面を指先で触れるなどの悪条件が無い場合、複数回使用できる性能を有しております。
※粘着面を洗っても、繰り返し使える訳ではありません。お間違いないようご注意下さい。
5. 表面抵抗値が抜群に高い粘着面
20ｍｍの距離でDC1000V 60sec 1.88×10＾14Ωと、異常なまでに高い粘着表面抵抗値は、低圧部相間、極間に貼り付けても通電しないことを意味します。瀬戸際の絶縁という条件下では、通電部に直に貼り付ける場合が多いと思いますが、低圧部に安心してご使用頂けます。
※データは室温25℃ 湿度65％Rhにおいて。
6. 強度試験は意外にハード
低圧絶縁粘着ステッカー Insulating sniper PW06は、突き刺し強度試験、引っ張り強度試験、糊面剥離強度試験、絶縁耐圧試験、表面抵抗試験、成分分析と安全データ確認等、多くの試験と確認作業を行っています。自主試験とはいえ、かなりハードな試験をパスしており、粘着面の物質安定性も高いため、安心してお使いいただけます。

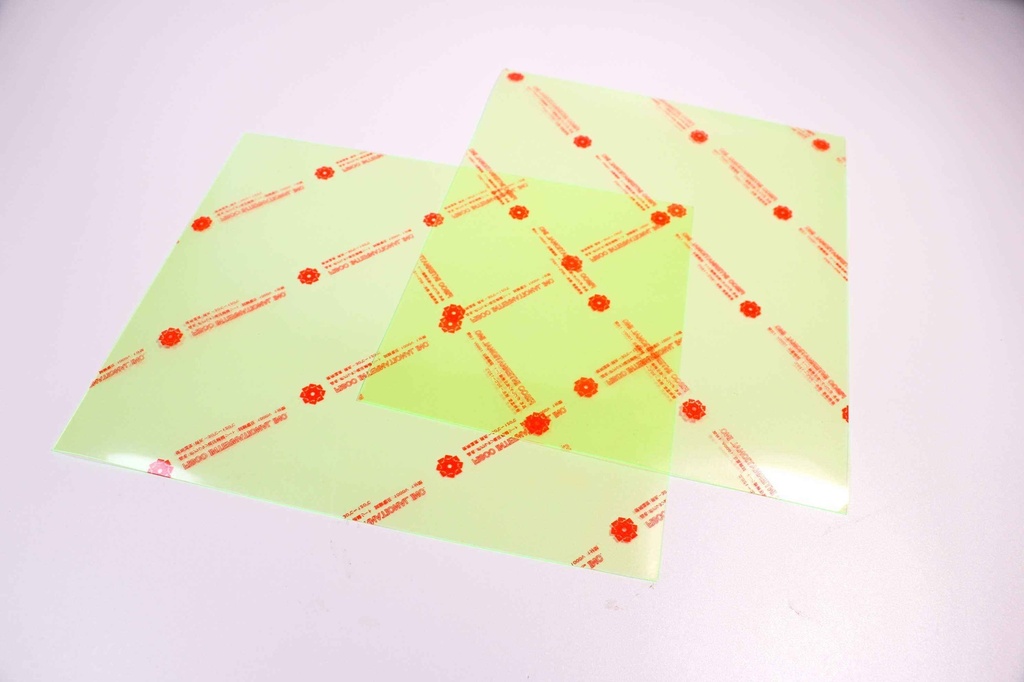

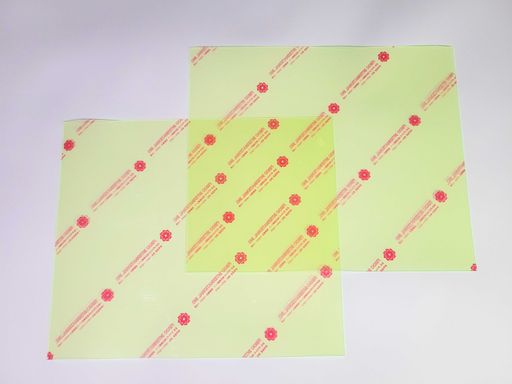

低圧絶縁粘着ステッカーシートタイプ
ポリウレタン低圧絶縁シートに、粘着形が誕生しました。 細部の絶縁施工時に、間際まで絶縁シートでの施工が可能になり、低圧活線部による短絡や感電事故の危険緩和が期待されます。
製品仕様
| 品 名／商品コード | 低圧絶縁粘着ステッカーシートタイプ／S0401F |
|---|---|
| 寸 法 | 250mm×300mm×0.6mm（裏打ちシート厚は除く） |
| 色 | ピカイエロー（透明）ただし、印刷部はグリーンで透明度0%（不透明） |
| 表面加工 | 表面滑面、裏面（粘着ゲル） |
| 材 質 | ポリウレタン（粘着ゲル：アクリル酸アルキルエステル共重合 |
| 販売形態 | シート状10枚入り１セット単位の販売 |
| 価 格 | オープン |

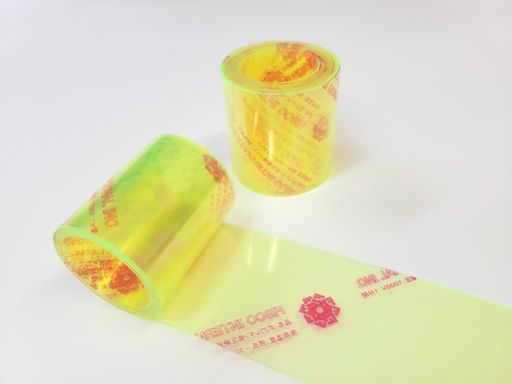

低圧絶縁粘着ステッカーテープタイプ

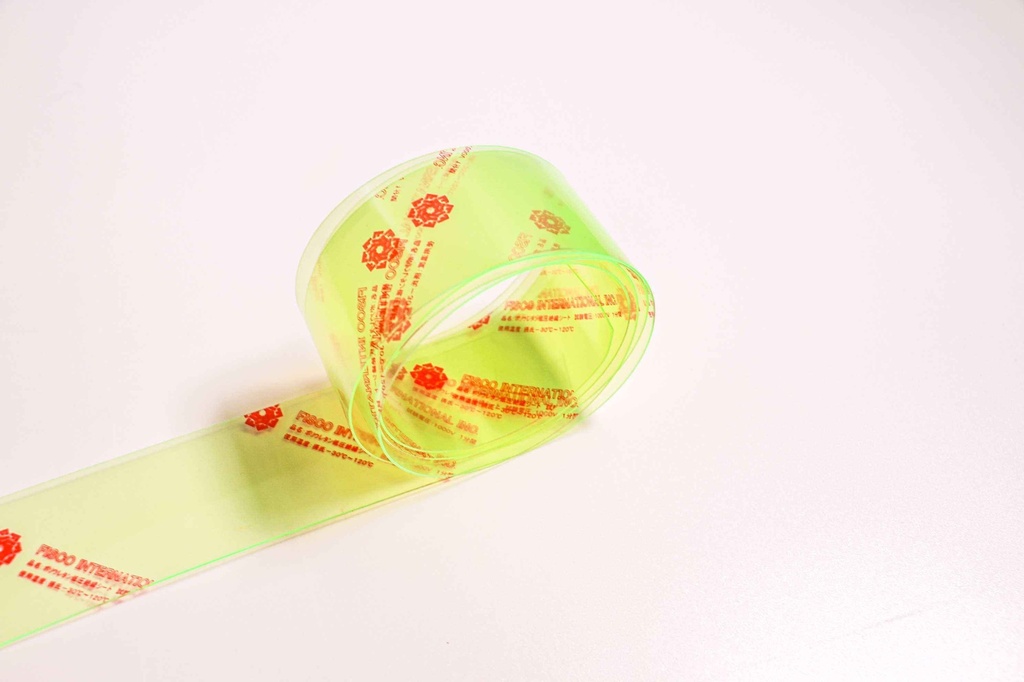

低圧絶縁粘着ステッカーに、幅５０ｍｍ×長さ１５００ｍｍのロール状のテープタイプができました。 細部の付け足し絶縁施工時に、切りやすいサイズのガムテープや梱包用テープと同じ幅の５ｃｍ です。また、切断作業中にロールがほどけた場合、残りを巻き戻しやすい１．５ｍの長さにしました。
製品仕様
| 品 名／商品コード | 低圧絶縁粘着ステッカーテープタイプ／S0402F |
|---|---|
| 寸 法 | 幅50mm×長1500mm×厚0.6mm（裏打ちシート厚は除く） |
| 色 | ピカイエロー（透明）、ただし印刷部はグリーンで透明度0%（不透明） |
| 表面加工 | 表面滑面、裏面（粘着ゲル） |
| 材 質 | ポリウレタン（粘着ゲル：アクリル酸アルキルエステル共重合 |
| 販売形態 | ロール状１０ロール入り１セット箱入りでの販売 |
| 価 格 | オープン |
低圧絶縁粘着ステッカー保存用ファイル（※販売終了致しました。）

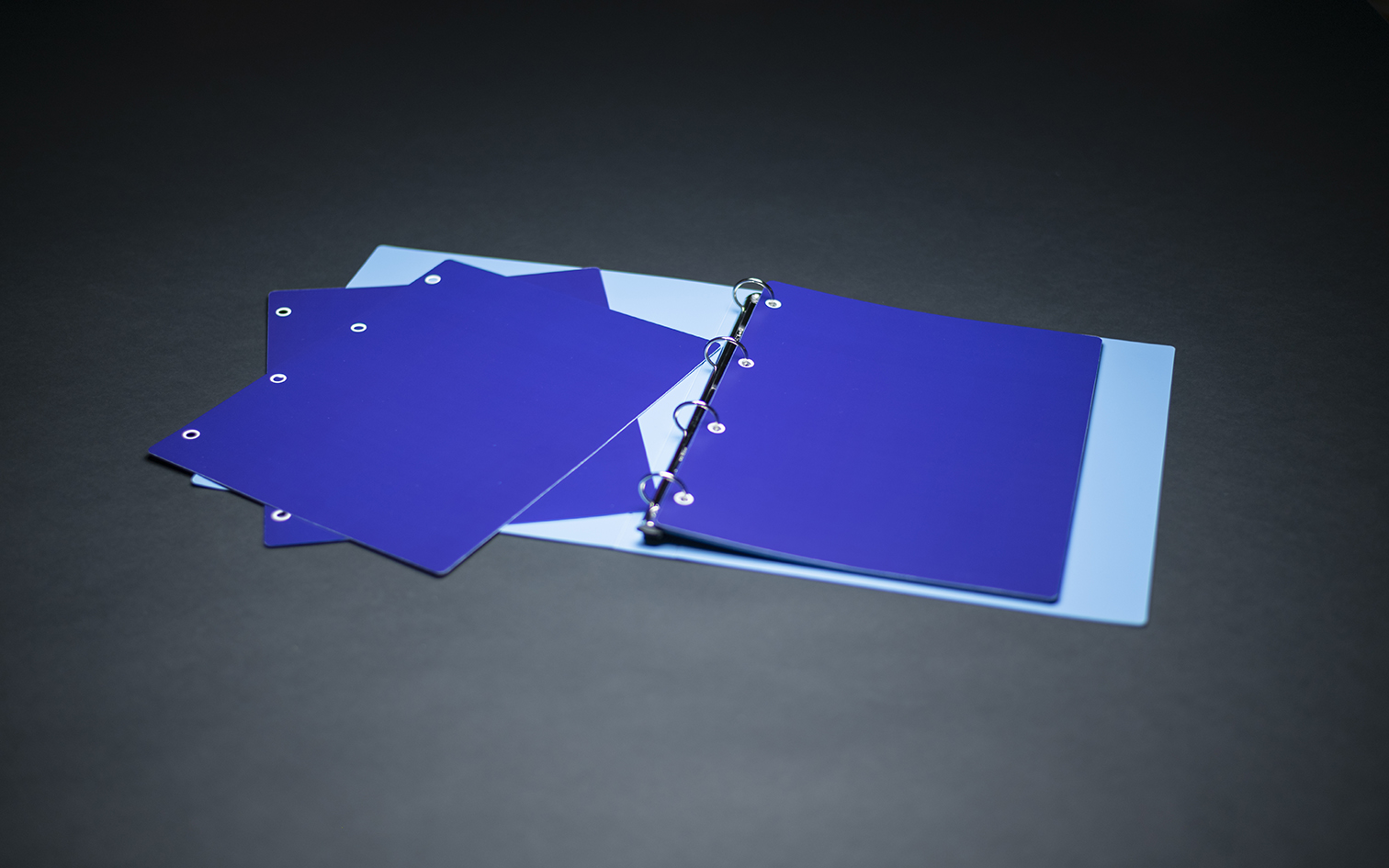

低圧絶縁粘着ステッカー（シート、テープ）は、粘着力が続く限り再使用が可能です。 再使用まで保存中の粘着力低下防止と、持ち運びやすさを考慮したＡ４サイズの保存用ファイルを開発しました。 最大の特徴は「剥がしやすい」ことです。また、貼り付け面が濃い色になっており、使用済みのステッカーを貼った時「ステッカーの白色に浮き出た部分が粘着力が無くなった部分」としての判断が可能になりました。 粘着力チェッカーとして使用し、白濁した粘着力が低下した部分を切り捨ていただく事が可能です。
製品仕様
| 品 名 | 低圧絶縁粘着ステッカー保存ファイル（シート＆テープ両用）／S0403F ※販売終了致しました。 |
|---|---|
| 寸 法 | A4版 |
| 色 | ファイル表面は絶縁 ※ファイルの色をオレンジに変更しております。 |
| 表面加工 | 表面滑面、裏面 |
| 材 質 | シート貼り付け保存面０．５ｍｍ厚 ＰＰ ４穴 |
| 販売形態 | 一冊単位 内部貼り付けＰＰ板１０枚入り、裏表使用可能（２０ページ相当） |
| 価 格 | オープン |
使用上の注意点
- 本製品は接触による短絡・感電防止を目的とした細部絶縁用のポリウレタンシートです。激突・破裂・飛来・鋭利な物が刺さるなどの、過度な事象を遮断する強靱な機能は有しておりません。
製品の性能を超えた使用または製品への過信は、思わぬ事故を誘発する恐れがありますので、十分ご注意下さい。
粘着面どうしを接触させると、はがれなくなりますので、裏打ちシートは一度にあまり広くはがさないようご注意下さい。
自社規定による１０００Ｖの耐電圧試験をしておりますが、低圧回路作業時の絶縁防護用シートとしてご使用下さい。電源装置等の発熱する箇所への絶縁は、冷却ファン等の通気口を密閉しないようご注意願います。
また５０℃以上の高温部並びに高湿度環境下でのご使用は、ステッカーの粘着力が極端に低下し、貼り付けできない場合があります。
本製品は労働安全衛生法による定期自主検査対象の適用外製品です。作業後の撤収時、本製品の粘着力によるコネクタ抜け・スイッチ誤操作・部品脱落に十分ご注意下さい。
本製品ご使用中の二次的な事故・故障は補償の対象外になります。 - 本製品は貼り付け時間が長くなるほど粘着力が増す傾向にあります。翌日・数ヶ月単位の長時間貼り付けをする使用目的用ではありません。このような使用方法は自己責任においてご使用下さい。特に樹脂同士の貼り付けの場合は相性がありますので、いずれかが劣化する可能性もあります。
基本的に、作業終了後はその日のうちに撤収することをお勧めいたします。 - 貼り付ける物の表面状態や指の指紋など、塵・ホコリ・微量油付着・室温湿度形状により、貼り付け可能回数が大きく違いますので、単純に「何回再使用できます」と、お答えできません。
ただ、粘着面を洗っても繰り返し使える訳ではありませんので、お間違いなきようくれぐれもご注意下さい。 - 低圧絶縁粘着ステッカー＆低圧絶縁粘着テープ保存用ファイルの内部貼り付けＰＰ板の表面塗装に、最大で「楊枝の頭程度の大きさの色抜け部分」が有る場合がありますが、必然的に製造過程で生じるもので、性能に影響はありませんので安心してご使用下さい。
